Автоматизация клипсования

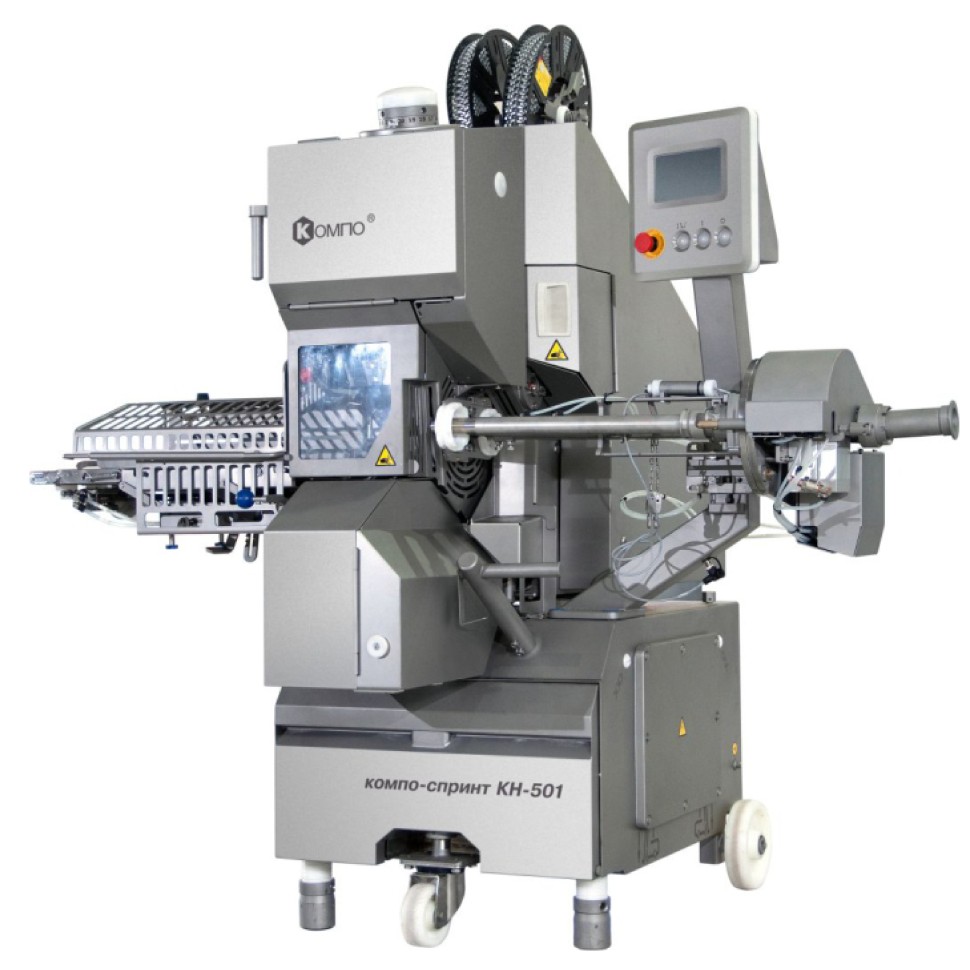

Автоматический клипсатор КОМПО-СПРИНТ
КН-501
Двухскрепочное клипсование на непрерывной скрепке. Для колбасных батонов, цепочек и других пластичных продуктов в рукавной оболочке.
Подбор комплектации и поставка от МИГРУ
- До 120 циклов/мин
- Клипсование по данным производителя
- Н7–Н14
- Непрерывная скрепка
- Ø28 / Ø36 мм
- Цевки в предлагаемом комплекте
Применение
От колбасного фарша
до мягких сыров
КН-501 фасует пластичные наполнители в рукавную оболочку, предназначенную для механического клипсования. Тип продукта, оболочку и оснастку согласовываем при подборе.
Колбасное производство
Колбасные фарши: одиночные батоны, цепочки и кольцевые колбасы с соответствующей оснасткой.
Молочная продукция
Масло, мягкие сыры, творожные массы и мороженое для фасовки в рукавную оболочку.
Другие пластичные продукты
Майонез и другие пастообразные продукты. Применимость к рыбной и птицеперерабатывающей продукции согласовывается под задачу.
Принцип работы
Пережим. Скрепка.
Готовый батон.
Клипсатор работает совместно с нагнетающим устройством, автоматически пережимает наполненную оболочку, закрывает её скрепками и разрезает между батонами.
При необходимости под скрепкой закрепляется шпагатная петля. Для кольцевых колбас в предлагаемую комплектацию включена отдельная оснастка.
Возможности КН-501
Контроль процесса
и удобство переналадки
Управление с экрана
Сенсорный пульт и программируемый контроллер для управления работой клипсатора.
Контроль клипсования
Регулировка зажима скрепки и контроль превышения давления. Положение оси пережима регулируется относительно матрицы.
Чистые хвостики
Конструкция механизмов пережима и протяжки обеспечивает чистые хвостики колбасных батонов.
Удобная заправка
Отворотный питатель облегчает заправку оболочки. Установка револьверного питателя возможна как отдельная опция.
Датчики расходников
Окончание оболочки и скрепки контролируется датчиками. В предлагаемом комплекте есть оптический датчик длины батона.
Переналадка оснастки
Возможна быстрая переналадка с шага скрепки 15 на 18 и расстояния между скрепками с 30 на 36.
Техническая информация
Характеристики
КОМПО-СПРИНТ
КН-501
Для подбора под вашу линию уточним требуемую производительность, калибр оболочки и подключение к шприцу.
Обсудить совместимость| Производитель | КОМПО |
|---|---|
| Модель | КОМПО-СПРИНТ КН-501 |
| Тип оборудования | Автоматический двухскрепочный клипсатор |
| Производительность | До 120 циклов клипсования в минуту |
| Цикл клипсования | 0,5 с |
| Диаметр белковой оболочки | 30–80 мм |
| Диаметр полиамидной оболочки | 45–120 мм |
| Расходный материал | Непрерывная скрепка Н7–Н14 |
| Оболочка | Рукавная, предназначенная для механического клипсования |
| Форматы продукции | Одиночные батоны, колбасные цепочки; кольцевые колбасы — с комплектом оснастки |
| Управление | Программируемый контроллер и сенсорный экран |
| Контроль расходных материалов | Датчики окончания оболочки и скрепки |
| Шаг скрепки | 15 или 18 мм |
| Расстояние между скрепками | 30 или 36 мм |
| Установленная мощность | 3,0 кВт |
| Давление в пневмосети | 0,5–0,7 МПа |
| Расход воздуха | Не более 2,0 л/ход |
| Высота оси цевки | 975–1150 мм |
| Габариты (Д×Ш×В) | Не более 1500×1980×2000 мм |
| Масса нетто | 850 кг |
| Цевки в предлагаемом комплекте | Ø28 и Ø36 мм, длина 600 мм |
| Подключение к шприцу | В комплекте — соединительный кабель к Handtmann VF-620 с разъёмом |
Параметры модели — по данным производителя КОМПО. Фактическая выработка зависит от продукта и настроек линии. Исполнение, габариты и совместимость уточняются при заказе. Скрепки Н7–Н14 и состав поставки указаны для предлагаемой комплектации МИГРУ.
Предлагаемая комплектация
Клипсатор и оснастка
для вашей линии
Комплект с активным лотком, оснасткой для кольцевых колбас, двумя цевками и кабелем к Handtmann VF-620. Итоговый состав поставки фиксируем в коммерческом предложении.
- Клипсатор-автомат КОМПО-СПРИНТ КН-501
- Активный двухленточный лоток с пневмоприводом
- Комплект для производства кольцевых колбас КН-501
- Оптический датчик длины батона КН-501
- Одноцевочный питатель с управляемым тормозом под цевку 600 мм
- Комплект цевки КН-501 Ø28 мм, длина 600 мм
- Комплект цевки КН-501 Ø36 мм, длина 600 мм
- Комплект пуансона КН-501 18×36: пуансон и прижим
- Матрица КН-501 18-36-9
- Соединительный кабель КН-501 к шприцу Handtmann VF-620 с разъёмом
Перед выбором
Вопросы
о клипсаторе
Какая производительность у КОМПО-СПРИНТ КН-501?
Производитель указывает до 120 циклов клипсования в минуту и цикл 0,5 секунды. Фактическая выработка зависит от продукта, оболочки, дозы, шприца и настроек линии. Это число циклов клипсования, а не гарантированный выход готовой продукции в минуту.
Для чего предназначен клипсатор КОМПО-СПРИНТ КН-501?
КН-501 автоматически пережимает и закрывает двумя скрепками рукавную оболочку с пластичным наполнителем, разрезает оболочку между батонами и взаимодействует с нагнетающим устройством. При необходимости клипсатор закрепляет шпагатную петлю под скрепкой.
С какими скрепками и оболочками работает КН-501?
Клипсатор работает на непрерывной скрепке Н7–Н14. Нужна рукавная оболочка, предназначенная для механического клипсования. Тип скрепки, оснастку и режим работы подбирают под конкретную оболочку и продукт.
Можно ли выпускать кольцевые колбасы и колбасные цепочки?
КН-501 поддерживает клипсование одиночных батонов и колбасных цепочек. В предлагаемую комплектацию входит отдельный комплект для производства кольцевых колбас.
Подходит ли клипсатор для продуктов, кроме колбасного фарша?
Да. КН-501 предназначен для фасовки пластичных пищевых продуктов в рукавную оболочку: в том числе масла, мягких сыров, творожных масс, мороженого и майонеза. Применимость к конкретному продукту и оболочке нужно согласовать при подборе.
Можно ли подключить КН-501 к шприцу Handtmann VF-620?
В предлагаемую комплектацию включён соединительный кабель КН-501 к шприцу Handtmann VF-620 с разъёмом. Для согласования подключения укажите исполнение шприца. Подключение к другим моделям уточняется отдельно.
Как узнать цену, наличие и срок поставки КН-501?
Стоимость предлагаемой комплектации — 10 500 000 ₽, клипсатор в наличии. Для согласования условий и срока поставки запросите КП в МИГРУ: укажите продукт, тип и калибр оболочки, требуемую производительность и модель шприца.
Подбор и поставка · МИГРУ
КН-501 под задачу
вашего производства
Сообщите продукт, оболочку и её калибр, требуемую производительность и модель шприца. Подготовим предложение и согласуем комплектацию.
В наличии · 10 500 000 ₽ за предлагаемую комплектацию. Условия оплаты и поставки согласуем в КП.
